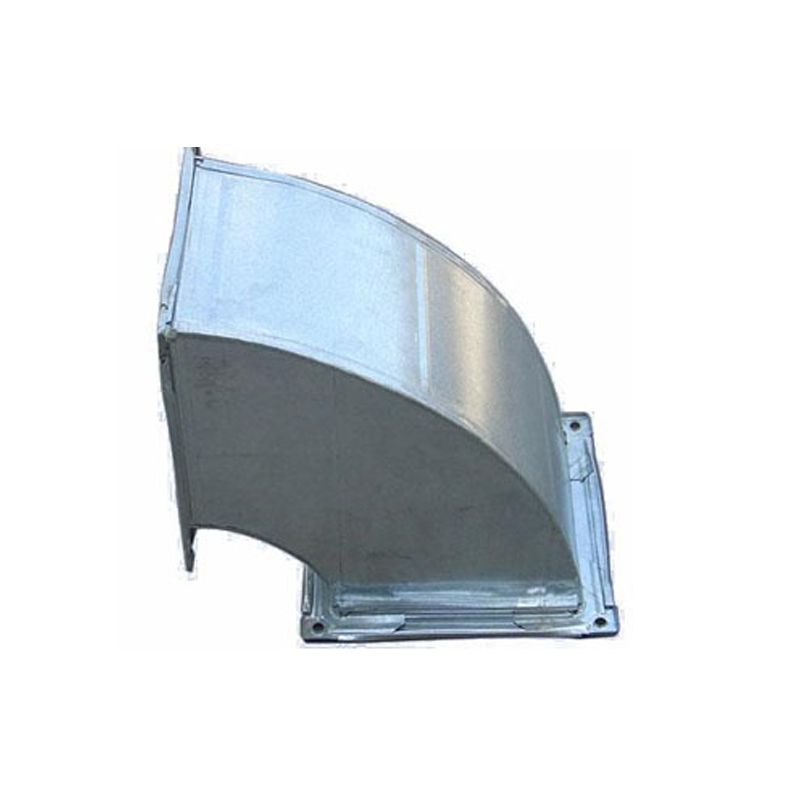

角鐵法蘭風管概述

角鐵法蘭風管就是鍍鋅鋼板風管的法蘭用角鐵制作的，是風管連接的一種。一般大風管有法蘭，小風管無法蘭。其優點是節省材料，減少工程投資；漏風量小，降低能耗，節省運行費用。普通的就用A3角鐵就可以了（大小視風管而定國家有標準的），如果是不銹鋼風管就用不銹鋼角鐵。制作工藝采用焊接，要求角鐵平直。A3需要防腐處理，尺寸要求精確，比風管可以大3——5mm，這樣有利于和風管連接，最重要的是螺絲眼一定要做的精確，這樣有利于風管安裝連接。

角鋼法蘭鍍鋅風管產品成品表面平直，外形標準美觀，為施工現場安裝方便、快捷打下了良好的基矗共板式法蘭風管又稱無法蘭風管，其制作形式比傳統的矩形風管加工速度更快捷、更方便、更小的漏風率。

適用場所

產品多用于大型商場，寫字樓，地鐵站，大型超市，現代化工廠的消防排煙送風，空調通風，排塵通風等。

性能特點

其優點是節省材料，減少工程投資；漏風量小，降低能耗，節省運行費用，頗受施工企業歡迎。美國和歐洲等發達國家從九十年代 開始采用風管的無法蘭連接，目前此工藝已被廣泛應用于各種工程。

風管安裝

角鋼法蘭風管安裝時，應注意以下幾點：

1、當風管大邊尺寸在1000mm以上時，可采用角鋼、扁鋼、鋼管、Z形槽、加固筋、通絲螺桿等進行管內外加固。

2、角鋼法蘭風管大邊尺寸在630～1000mm時，直接在生產線壓筋加固，排列應規則，間隔應均勻，板面不應有明顯的變形。

3 、角鋼或加固筋的加固，其高度應小于或等于風管法蘭高度，排列應整齊，間隔應均勻。

4、管內用通絲螺桿支撐加固，其專用墊圈對外保溫風管置于風管內壁。

5、風管斷面＞1250*630時，為了保持相鄰壁面互相垂直，宜在風管內四角采用90℃斜支撐加固。

6、中壓和高壓系統風管，其長度大于1250mm時，應采用加固框補強。

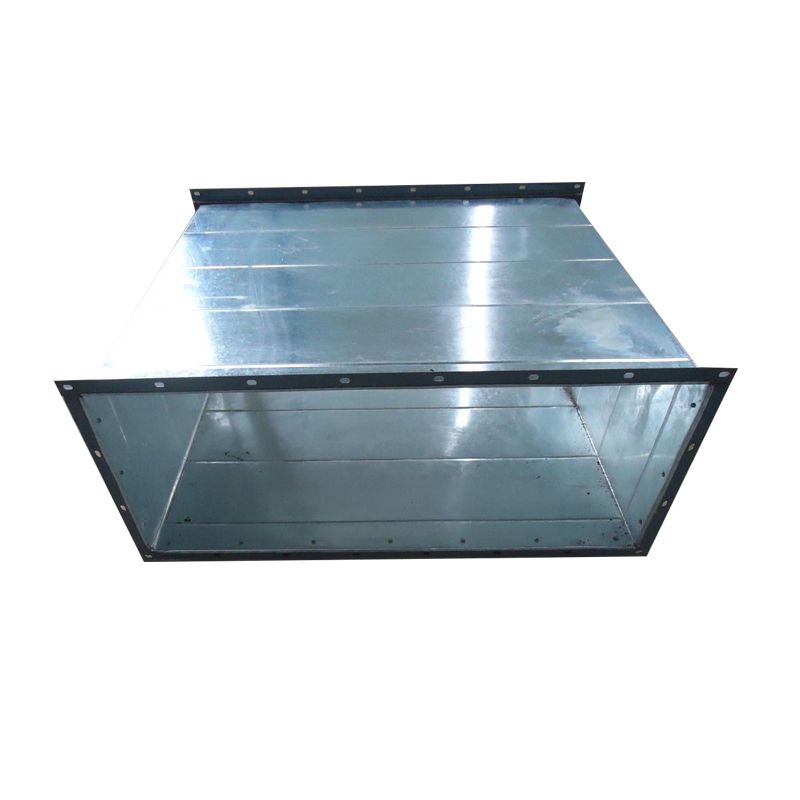

角鐵法蘭鍍鋅風管

3.2.1角鐵法蘭鍍鋅風管的制作應符合下列要求：

1．矩形風管及其配件的板材厚度不應小于表3.2.1-1的規定。

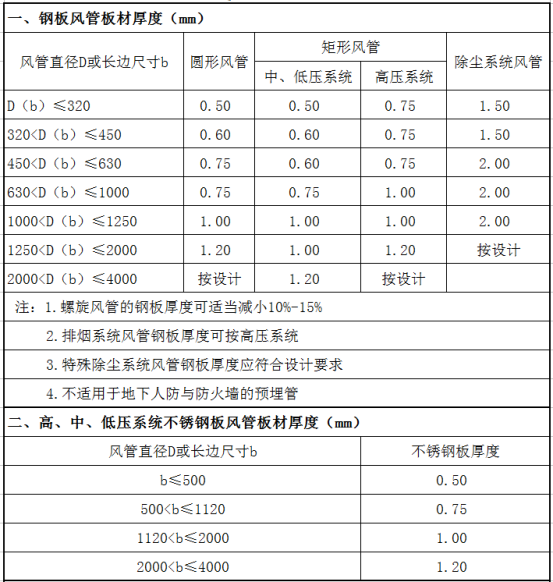

表3.2.1-1　　普通鋼板或鍍鋅鋼板風管板材厚度(mm)

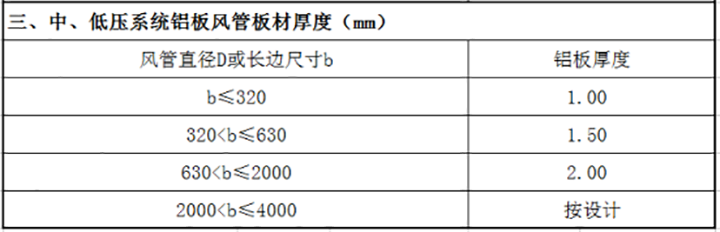

2.鍍鋅鋼板或彩色涂層鋼板的拼接，應采用咬接或鉚接，且不得有十字型拼接縫。彩色涂層鋼板的塗塑面應設在風管內側，加工時應避免損壞涂塑層，損壞的部分應進行修補。

3.焊接風管可采用搭接、角接和對接三種形式，焊縫位置如(圖3.2.1)。風管焊接前應除銹、除油。焊縫應融合良好、平整，表面不應有裂紋、焊瘤、穿透的夾渣和氣孔等缺陷，焊后的板材變形應矯正，焊渣及飛濺物應清除干凈。 壁厚大于1.2mm的風管與法蘭連接可采用連續焊或翻邊斷續焊。管壁與法蘭內口應緊貼，焊縫不得凸出法蘭端面，斷續焊的焊縫長度宜在30～50mm，間距不應大于50mm。                       圖3.2.1   焊接風管焊縫位置

4 除塵系統風管與法蘭的連接宜采用內側滿焊、外側間斷焊，風管端面距法蘭接口平面不應小于5mm。

5 風管加固應符合下列規定：

1）薄鋼板法蘭風管宜軋制加強筋，加強筋的凸出部分應位于風管外表面，排列間隔應均勻，板面不應有明顯的變形。

2）風管的法蘭強度低于規定強度時，可采用外加固框和管內支撐進行加固，加固件距風管連接法蘭一端的距離不應大于250mm。

3）外加固的型材高度應等于或小于風管法蘭高度，且間隔應均勻對稱，與風管的連接應牢固，螺栓或鉚接點的間距不應大于220mm；外加固框的四角處，應連接為一體。

4）風管內支撐加固的排列應整齊、間距應均勻對稱，應在支撐件兩端的風管受力(壓)面處設置專用墊圈。采用管套內支撐時，長度應與風管連長相等。

5）矩形風管剛度等級及加固間距宜按表3.2.1-2、表3.2.1-3、表3.2.1-4、表3.2.1-5、表3.2.1-6進行選擇和確定。
